"Трансмаш"- сильфонные компенсаторы Ду15-1400 мм - осевые, угловые и сдвиговые.

Сильфонный компенсатор - это устройство, гибкая вставка, используемое в системах трубопроводов, служащее для компенсации изменения длины участков трубопроводов, возникшее из-за температурного расширения материала труб или вследствие монтажных работ.

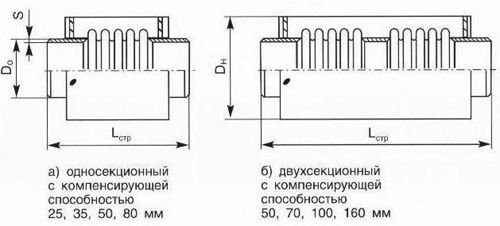

Схема сильфонного компенсатора

Характеристики сильфонных компенсаторов

Ниже приведены характеристики сильфонных компенсаторов

Технические характеристики сильфонных компенсаторов (ксо) 50-400 мм

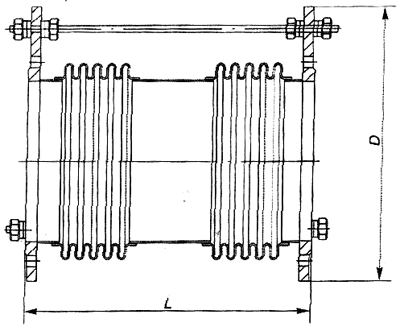

Компенсаторы осевые сильфонные СКО

Осевые компенсаторы предназначены для компенсации осевых перемещений трубопроводов. Снижают уровень вибрации , передаваемой от источника вибрации на трубопровод.

Обозначение Ду, мм Размеры, мм Осевое перемещение, мм Осевая жесткость, Н/мм
D I L
СКО 80-1,6 80 89 93 300 36 158
СКО 100-1,6 100 108 115 320 50 201
СКО 125-1,6 125 133 128 330 54 217
СКО 150-1,6 150 159 169 370 75 264
СКО 175-1,6 175 194 138 340 75 222
СКО 200-1,6 200 219 173 380 90 278
СКО 250-1,6 250 273 168 370 90 260
СКО 300-1,6 300 325 232 435 110 352
СКО 350-1,6 350 377 230 430 120 381
СКО 400-1,6 400 426 297 500 130 440
СКО 450-1,6 450 465 288 490 150 415
СКО 500-1,6 500 530 352 600 170 539
СКО 600-1,6 600 630 365 600 180 550
СКО 700-1,6 700 700 370 610 185 602
СКО 800-1,6 800 820 400 640 200 597
СКО 1000-1,6 1000 1020 420 660 220 723
СКО 1200-1,6 1200 1220 476 680 250 705
СКО 1600-1,6 1600 1620 500 700 250 1314

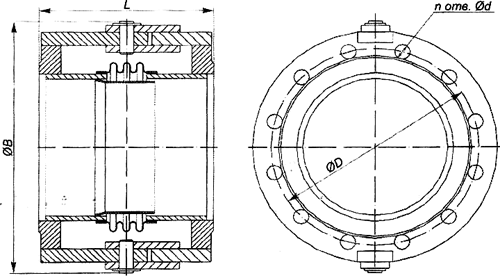

Компенсаторы угловые сильфонные СКУ

Угловые компенсаторы предназначены для компенсации угловых перемещений трубопроводов в одной плоскости. Не передают распорное усилие на трубопровод.

Обозначение Ду Присоединительные размеры, мм Габаритные размеры, мм Жесткость угловая, Нм/град
D n d L B
СКУ 80-1,6 80 160 4 18 160 285 5
СКУ 100-1,6 100 180 8 18 170 305 11
СКУ 125-1,6 125 210 8 18 185 335 14
СКУ 150-1,6 150 240 8 22 180 370 17
СКУ 175-1,6 175 270 8 22 190 398 27
СКУ 200-1,6 200 295 12 22 200 425 40
СКУ 250-1,6 250 355 12 26 240 510 72
СКУ 300-1,6 300 410 12 26 285 585 112
СКУ 350-1,6 350 470 16 26 300 645 225
СКУ 400-1,6 400 525 16 30 360 690 341
СКУ 450-1,6 450 585 20 30 425 745 323
СКУ 500-1,6 500 630 20 33 460 830 501
СКУ 600-1,6 600 770 20 39 480 925 843
СКУ 800-1,6 800 950 24 39 620 1160 2199
СКУ 1000-1,6 1000 1170 28 45 775 1370 3047
СКУ 1200-1,6 1200 1390 32 52 925 1600 4264

Компенсаторы сдвиговые СКС

Сдвиговые компенсаторы предназначены для компенсации сдвиговых перемещений трубопроводов. Не передают распорное усилие на трубопровод.

Обозначение Услов. проход, Ду,мм Рабоч. давл. Р, МПа Рабоч. темп., t, °С Перемещение L, мм D, мм
Осев., мм Сдвиг., мм Угловое, градус
СКС25-0,67-210 125 0,67 210 - ±15 - 590 345
СКС200-0,6-110 200 0,6 110 - ±2,5 - 250 425
СКС200-0,6-110 200 1,6 110 - ±4,5 - 328 497
СКС250-0,63-110 250 0,63 110 - ±11 - 380 546
СКС300-0,6-110 300 0,6 110 - ±8 - 400 627
СКУ400-2,5-200 400 2,5 200 - - ±1 800 715
СКУ500-2,5-200 500 2,5 200 - - ±2 950 849

Компенсаторы сильфонные состоят из:

  • одного или двух сильфонов - тонкостенных гофрированных оболочек из антикоррозионной нержавеющей стали;
  • патрубки из малоуглеродистой стали, служащих для присоединения компенсаторов к трубопроводу;
  • защитного кожуха из листовой малоуглеродистой стали, закрепленного на стойках винтами.

Прямолинейный участок трубопровода между неподвижными опорами при изменении температурного режима тепловой сети получает некоторое приращение своей длины за счет температурного расширения материалы трубопровода. Возникающие при этом напряжения, растяжения или сжатия могут привести к изгибу труб или их разрушению. Гофры сильфонов установленного на этом участке компенсатора, упруго деформируясь, воспринимают в пределах компенсирующей способности изменения длины участка трубопровода, вызванное температурным расширением.
